Sistemas Quick-Lock
Visión de conjunto
El sistema de anclaje Quick-Lock de las alforjas ORTLIEB permite colocar de forma rápida y segura las alforjas en el portabultos. A la vez, una vez colocadas las alforjas, los anclajes quedan automáticamente bloqueados, impidiendo su apertura accidental. Todos los componentes del sistema se pueden sustituir fácilmente en caso de rotura.
Hay disponibles cuatro sistemas de anclaje diferentes:

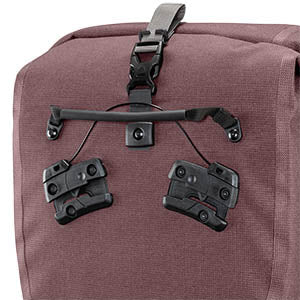

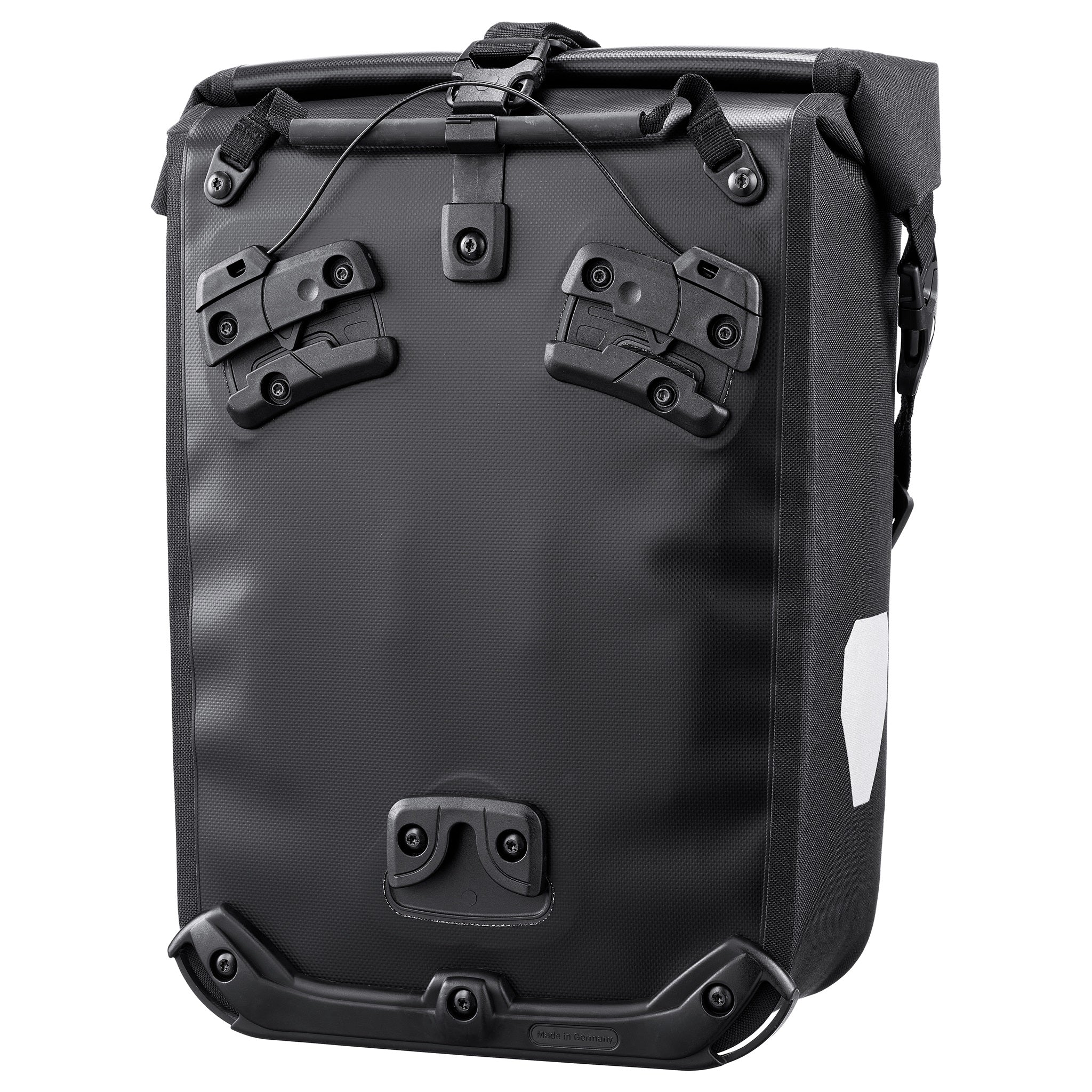

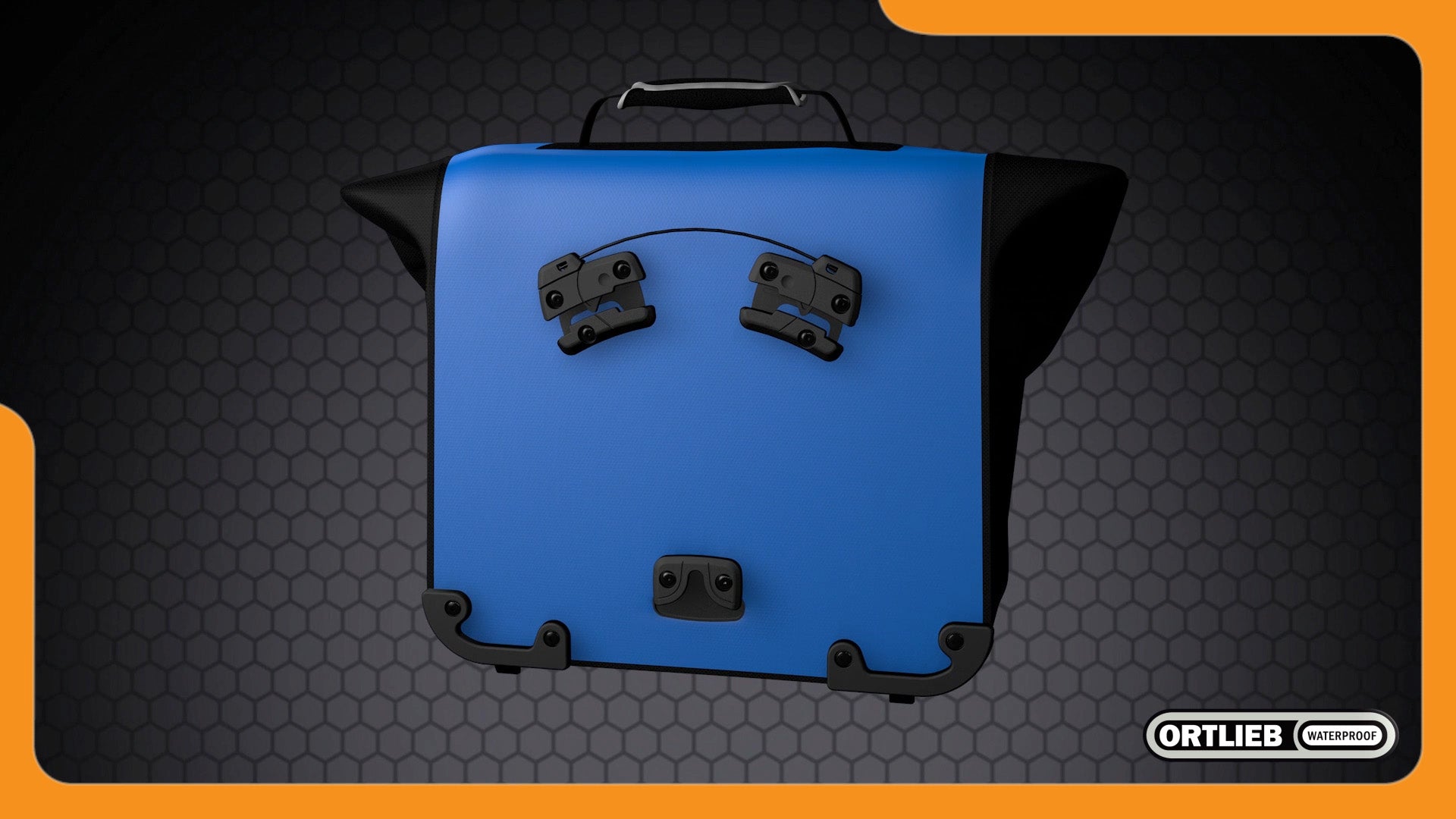

Quick-Lock3.1

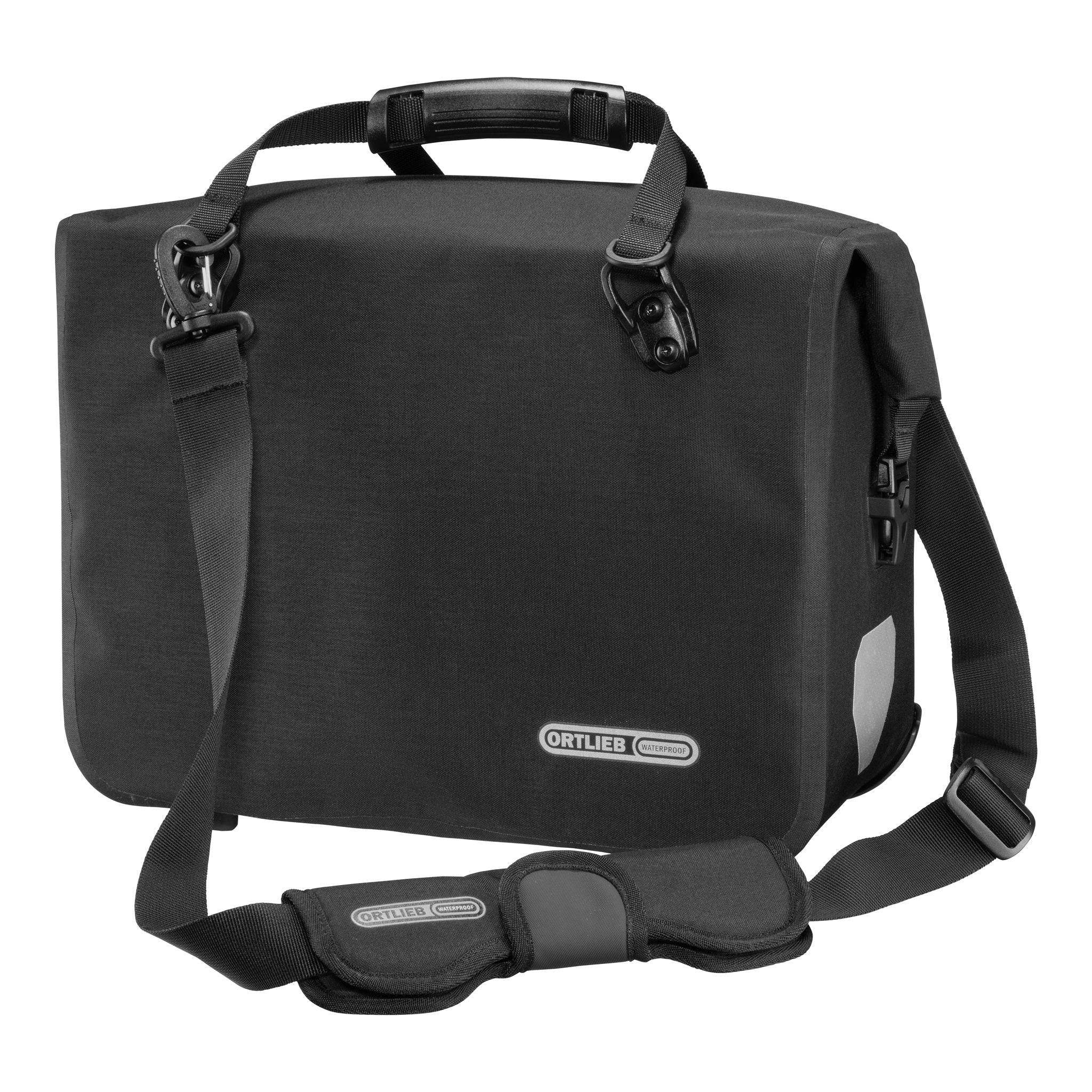

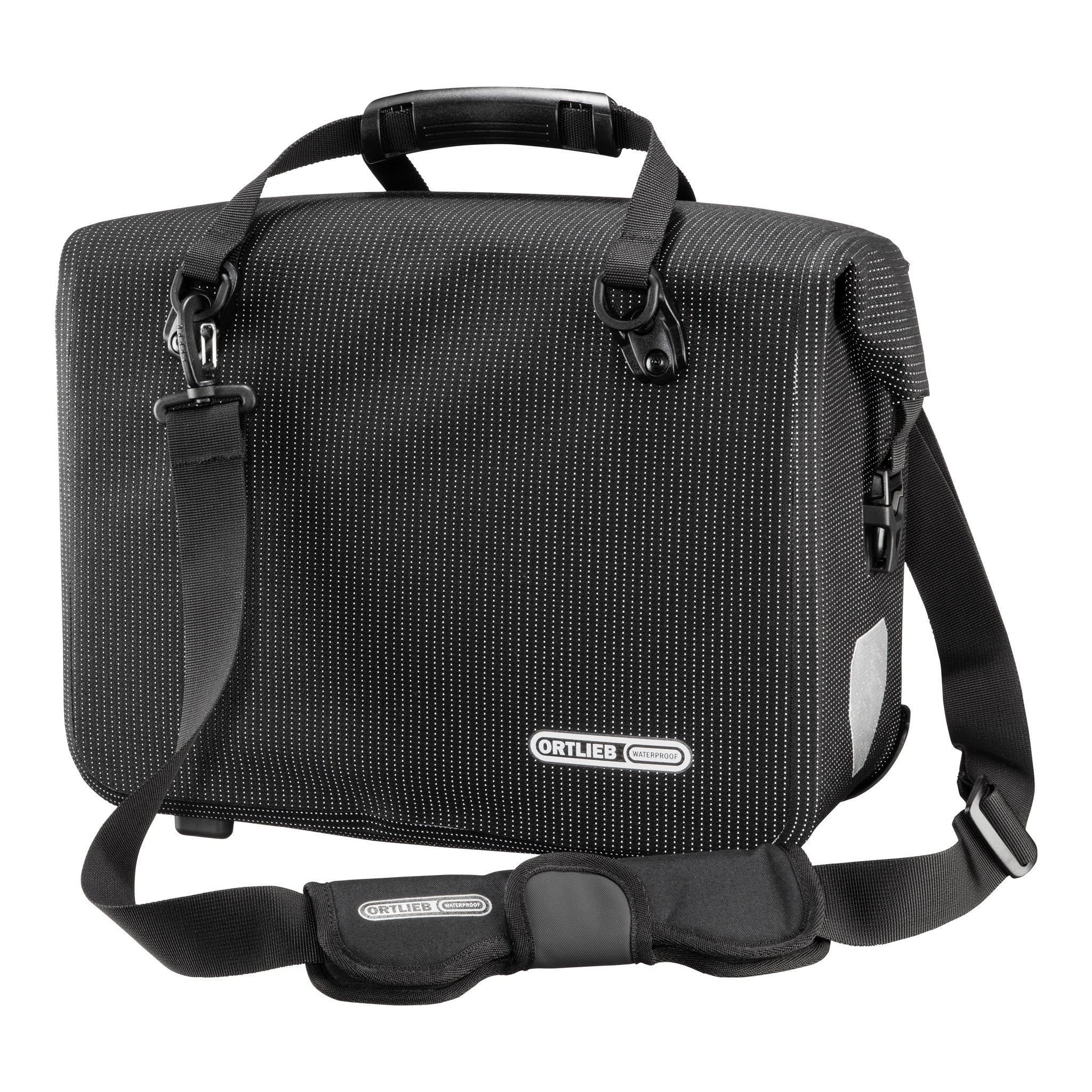

En este sistema de sujeción de alforjas desarrollado especialmente para bolsos de oficina y de ciudad, los componentes principales de sujeción se encuentran en el portabultos. Con ello el dorso del bolso queda libre de ganchos sobresalientes y se mejora considerablemente el confort de llevar. Basta con colocar el bolso en el punto de asiento inferior, luego se acerca al portabultos y se fija girando con un movimiento lateral desde la izquierda o la derecha para un encaje seguro en los dos asientos superiores. Es igualmente fácil quitar la alforja rápidamente: levante el bolso del asa y gírelo a la vez hacia la izquierda o la derecha … ¡listo!
Características sistema Quick-Lock3.1
- Manejo confortable de una mano
- Desenclavamiento y enclavamiento automático levantando el bolso del asa
- Riel de sujeción a la izquierda o la derecha así como montable a elección en los travesaños horizontales o verticales del portabultos (diámetros de travesaño de 10 mm).
- Montaje directo (sin riel de sujeción) posible en los portabultos Rack1 y Rack2 con sujeción integrada QL3/QL3.1 (art. no. F78101 y F78102)
- Ajuste de altura y de la inclinación de la suspensión para más libertad en el pedaleo
- Gancho inferior de sujeción giratorio en 360 grados (en 24 pasos de 15 grados c/u) para la adaptación individual a los portabultos más diferentes con un diámetro de tubo hasta 14 mm
- La superficie de apoyo horizontal del portabultos queda libre para cestas, Trunk-Bags etc.
- Juego de montaje adicional disponible para el empleo de los bolsos en otras bicicletas (art. no. E201)
- Juego de abrazaderas ofrecido por separado para diámetros de travesaño de 11-14 mm (art. no. E190)
- Asimismo pueden sujetarse bolsos con el sistema QL1, QL2 y QL2.1 en el riel de sujeción
Quick-Lock3.1 Socios de la industria
Muchos portabultos de nuestros socios de la industria ya son compatibles con el sistema QL3.1.
Su ventaja: puede colocar su alforja QL3.1 en un portabultos compatible de nuestros socios de la industria sin el juego de montaje opcional (E201).

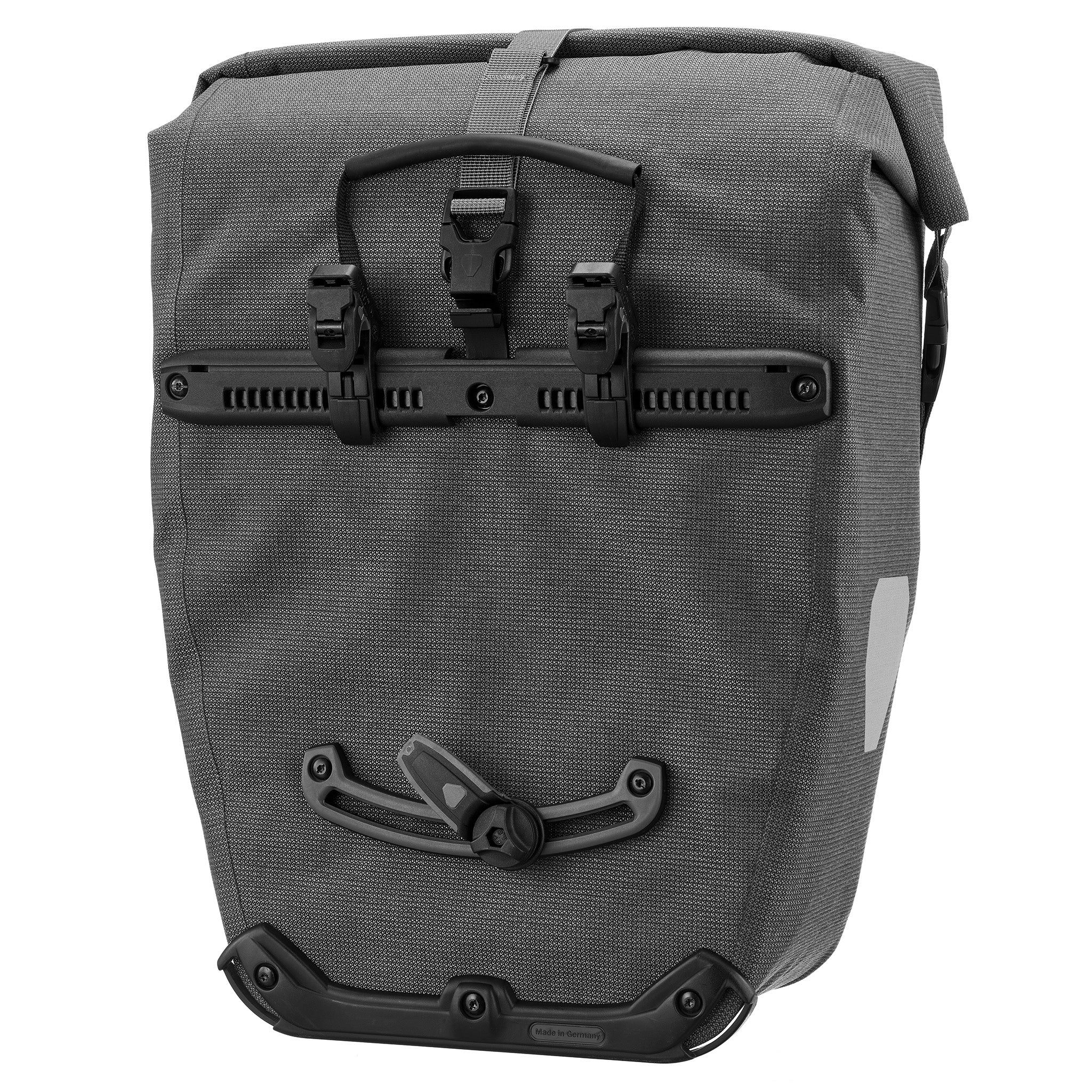

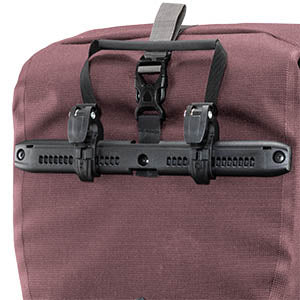

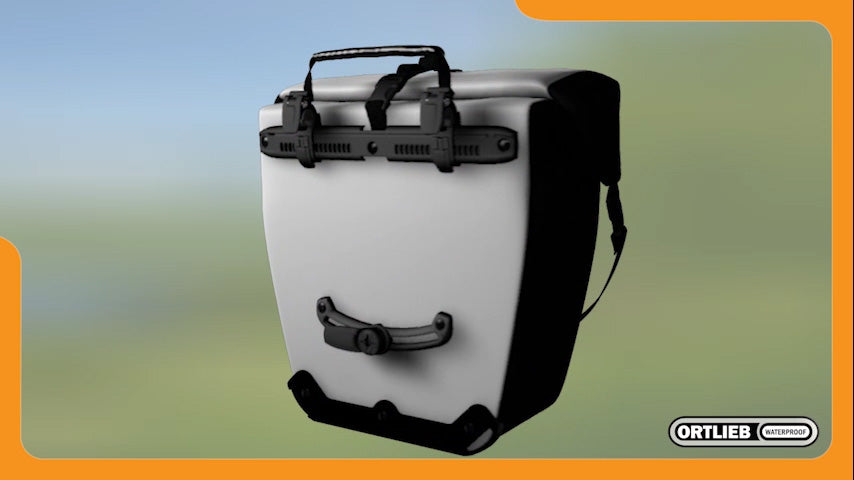

Quick-Lock2.1
Este sistema de anclaje para alforjas fue el resultado de la evolución y desarrollo del sistema Quick-Lock1. Todos los ganchos se ajustan al portabultos sin necesidad de ninguna herramienta. Gracias a esto, las alforjas pueden cambiarse fácil y rápidamente de una bicicleta a otra. El sistema Quick-Lock2 puede asegurarse adicionalmente con un seguro antirrobo.
Características sistema Quick-Lock2.1
Bloquear y desbloquear
Bloqueo y desbloqueo automático de los ganchos mediante el asa de las alforjas. Al levantar la alforja por el asa, se abren los ganchos superiores, permitiendo colocarlos sobre el portabultos. Al soltar el asa, se cierran los ganchos alrededor del tubo del portabultos.

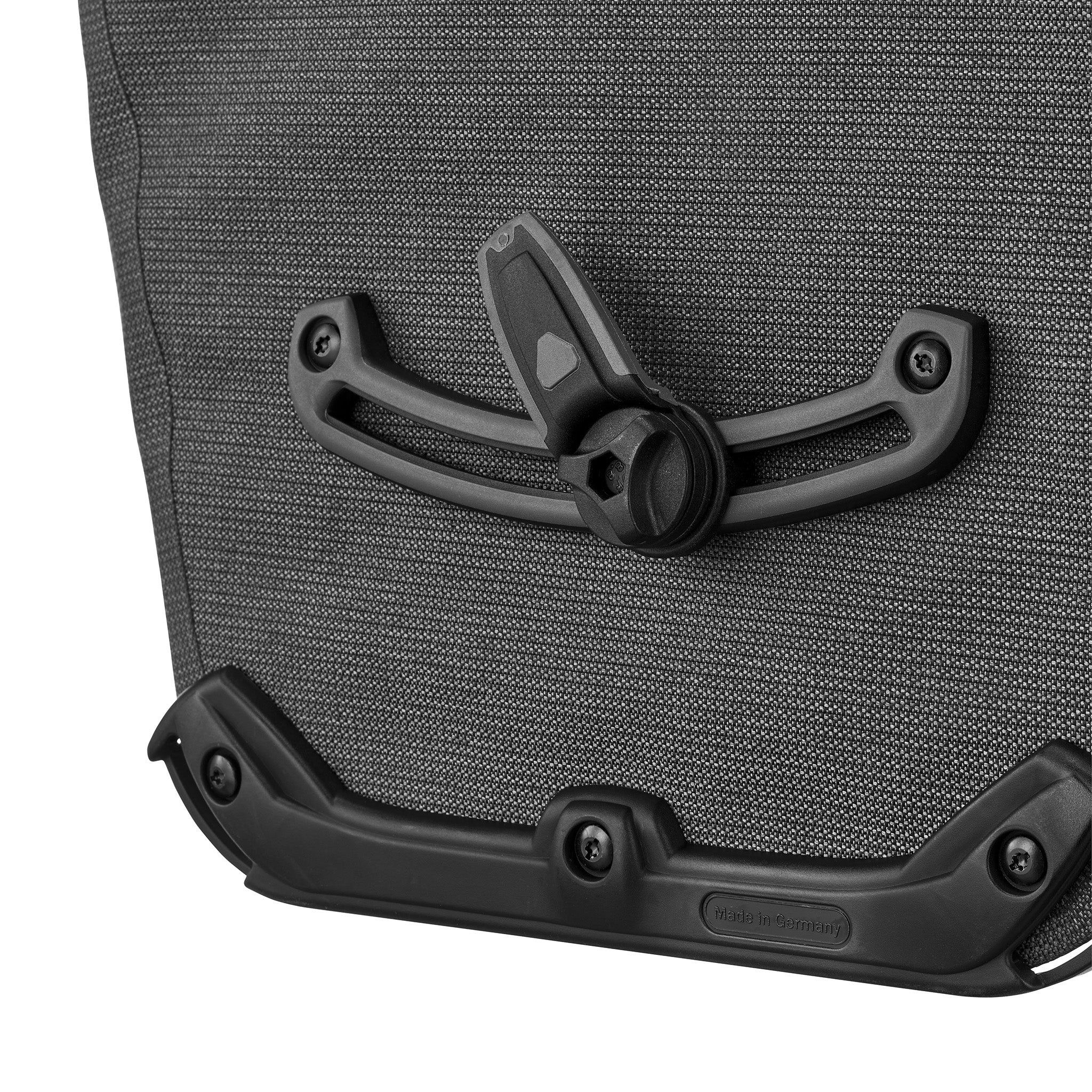

Gancho inferior
El raíl de ganchos inferior consiste en un plástico de dos componentes con función “Anti-Scratch”. Las superficies de apoyo son más blandas con objeto de reducir el roce en la varilla del portabultos. El gancho inferior puede girar en pasos de 15 grados y regularse en altura. Todos los ganchos se montan sin necesidad de ninguna herramienta y pueden sustituirse sin problema.

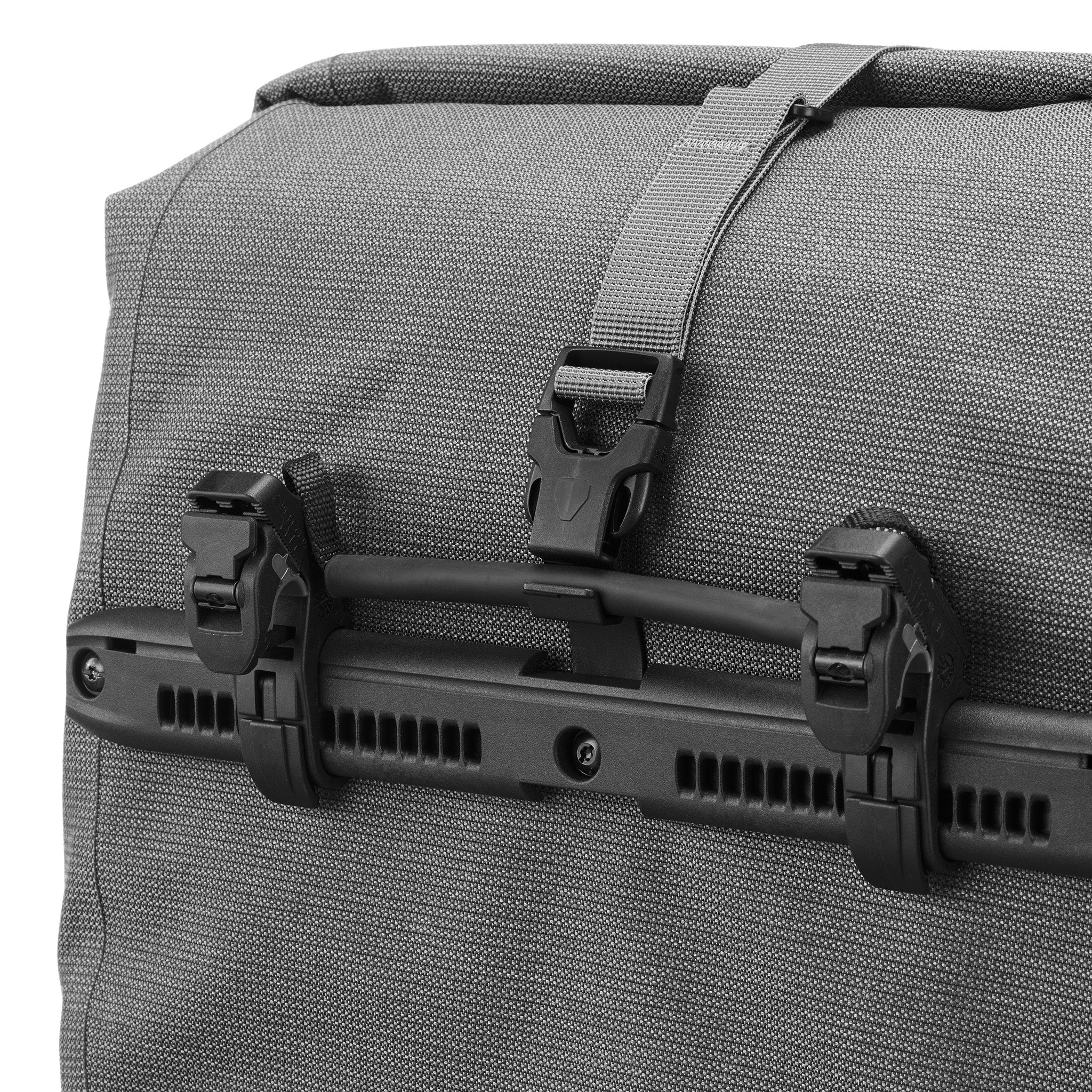

Guía reversible

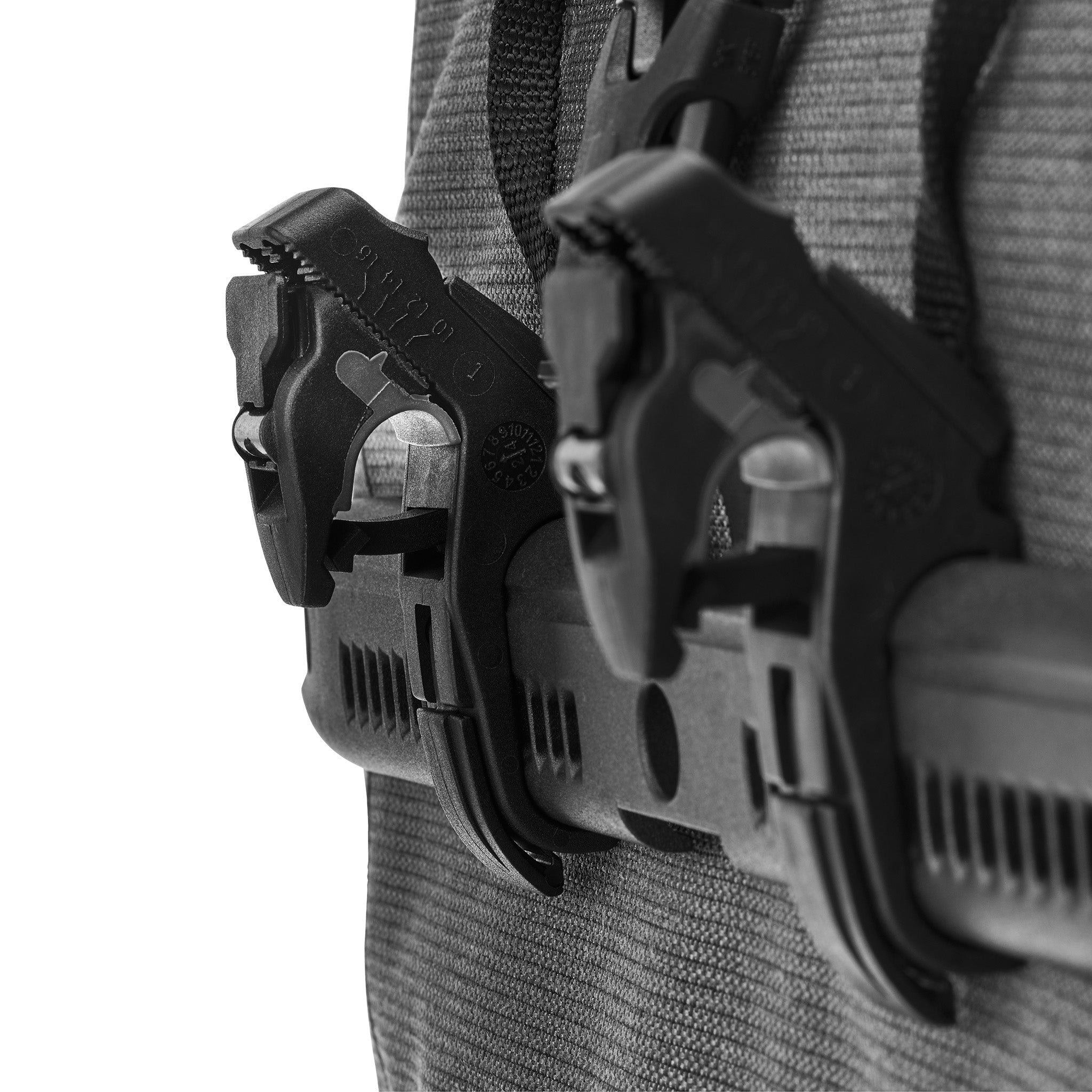

Ganchos Quick-Lock de 16 mm con nuevas piezas de reducción que tienen función “Anti-Scratch” a 8 y 10 mm, así como piezas adicionales de 12 mm (necesarias para los portabultos Racktime, por ejemplo). Para un anclaje todavía más seguro, los reductores del sistema Quick-Lock2.1 se insertan lateralmente en los ganchos base. También se pueden adquirir ganchos Quick-Lock de 20 mm apropiados para portabultos con una varilla de mayor diámetro (17-20 mm), como los que suelen emplearse en las bicicletas eléctricas (E-bikes). Para una mayor estabilidad, el raíl de ganchos superior se fabrica ahora en una sola pieza. En los modelos Office-Bag y Downtown puede adaptarse para el respectivo lateral del portabultos. Un cambio en la fabricación del sistema de atornillado permite utilizar arandelas especialmente planas en la cara interior. Esto hace que el sistema sea casi plano y garantiza una mayor protección de los objetos transportados. El seguro antirrobo también puede integrarse en el raíl superior.

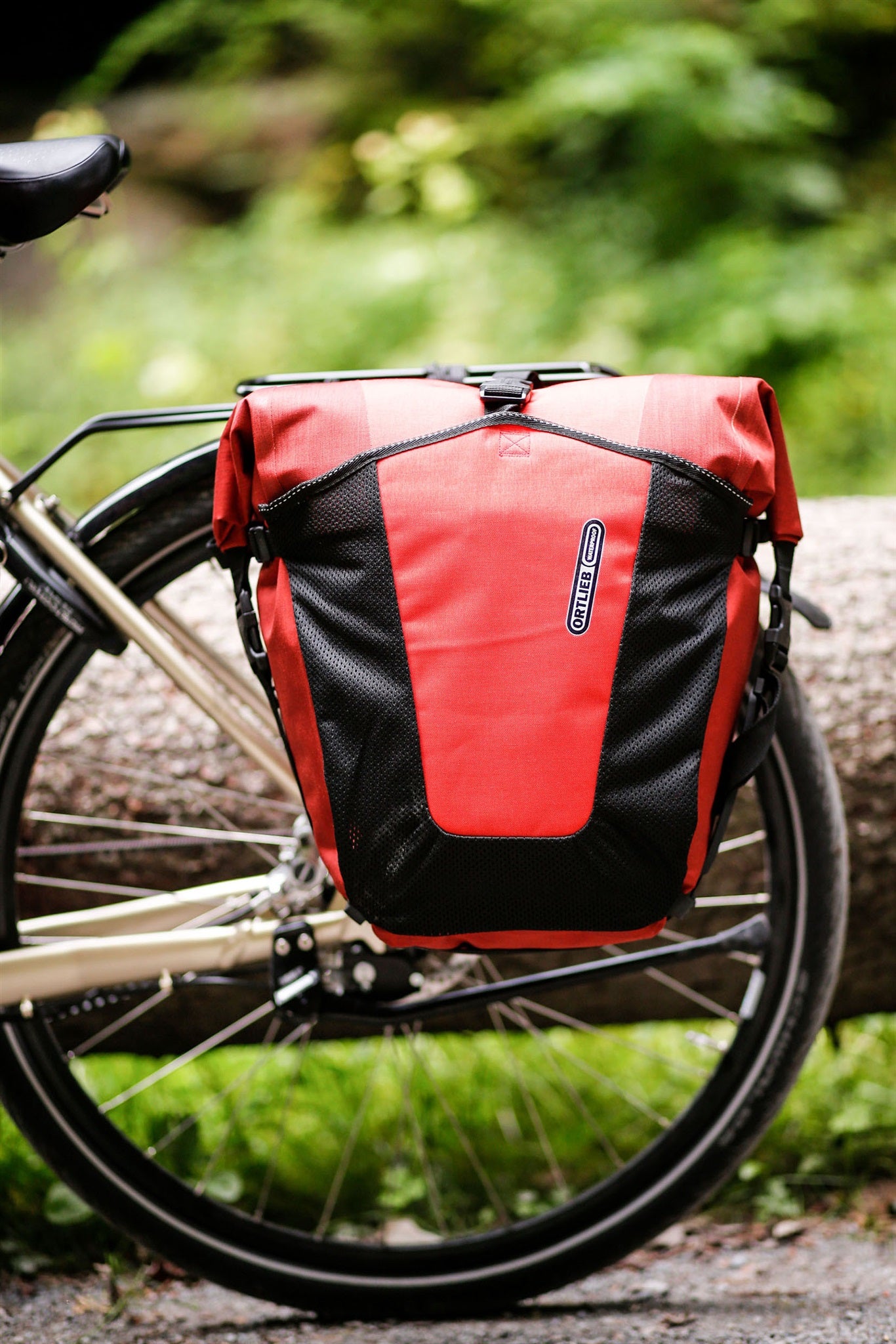

Quick-Lock1

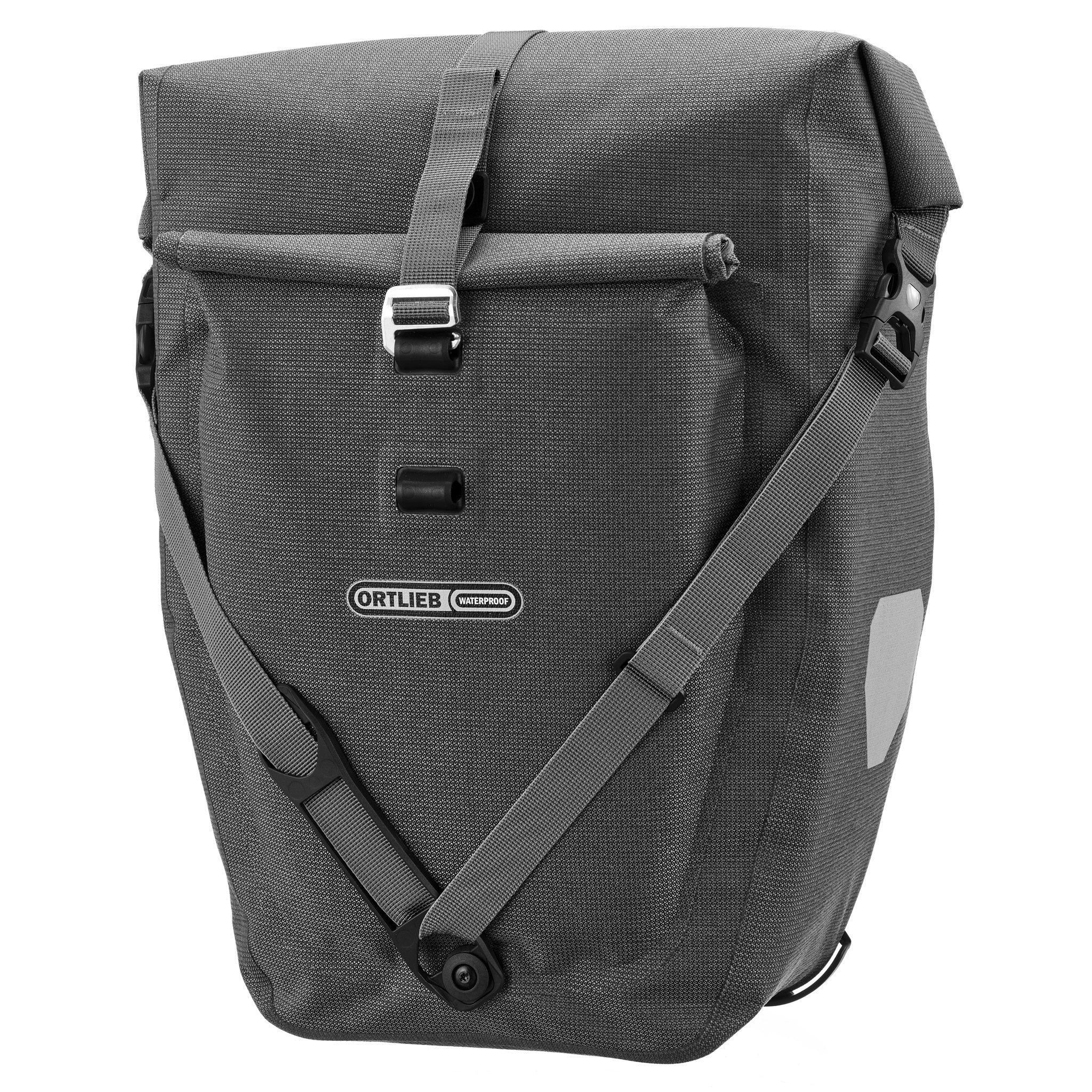

Quick-Lock1 fue el primer sistema de enganche ORTLIEB para alforjas que permitió poner y quitar con una sola mano las alforjas de los portabultos. Los ganchos de cierre automático sustituyeron los complicados sistemas de fijación de correas y hebillas, lentos y poco fiables. Cientos de indestructibles sistemas de enganche Quick-Lock1 han sido utilizados durante décadas en alforjas clásicas como las Back-Rollers y las Bike-Packers, y siguen en uso hoy en día.
Características sistema Quick-Lock1
Bloquear y desbloquear
Bloqueo y desbloqueo automático de los ganchos mediante el asa de las alforjas. Al levantar la alforja por el asa, se abren los ganchos superiores, permitiendo colocarlos sobre el portabultos. Al soltar el asa, se cierran los ganchos alrededor del tubo del portabultos.
Gancho inferior
Igual de importante como los ganchos superiores es el gancho inferior, para evitar movimientos indeseados de las alforjas. Esta es la función del gancho inferior, que debe colocarse tras una de las varillas verticales del portabultos para asegurar la parte inferior de la alforja. De esta manera evitamos que la misma se pueda desplazar al acelerar o frenar. El gancho inferior gira 360 grados (cada 15 grados un punto de anclaje) para un ajuste óptimo según el tipo de parrilla.
Guía reversible
Los ganchos Quick-Lock1 incluyen casquillos de diferentes medidas para poder adaptarlos a varillas de portabultos desde 8 hasta 16 mm. Existen casquillos con un diámetro interior tanto de 11 como de 8 milímetros, para que el gancho quede lo más fijo posible sobre el portabultos asegurando su posición. Los tres ganchos se pueden ajustar a la distancia correcta de manera sencilla mediante una llave Allen de 3 mm.

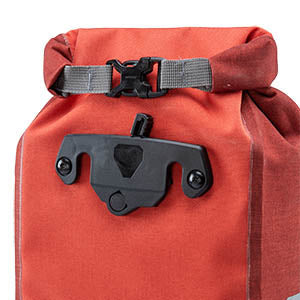

Quick-Lock S

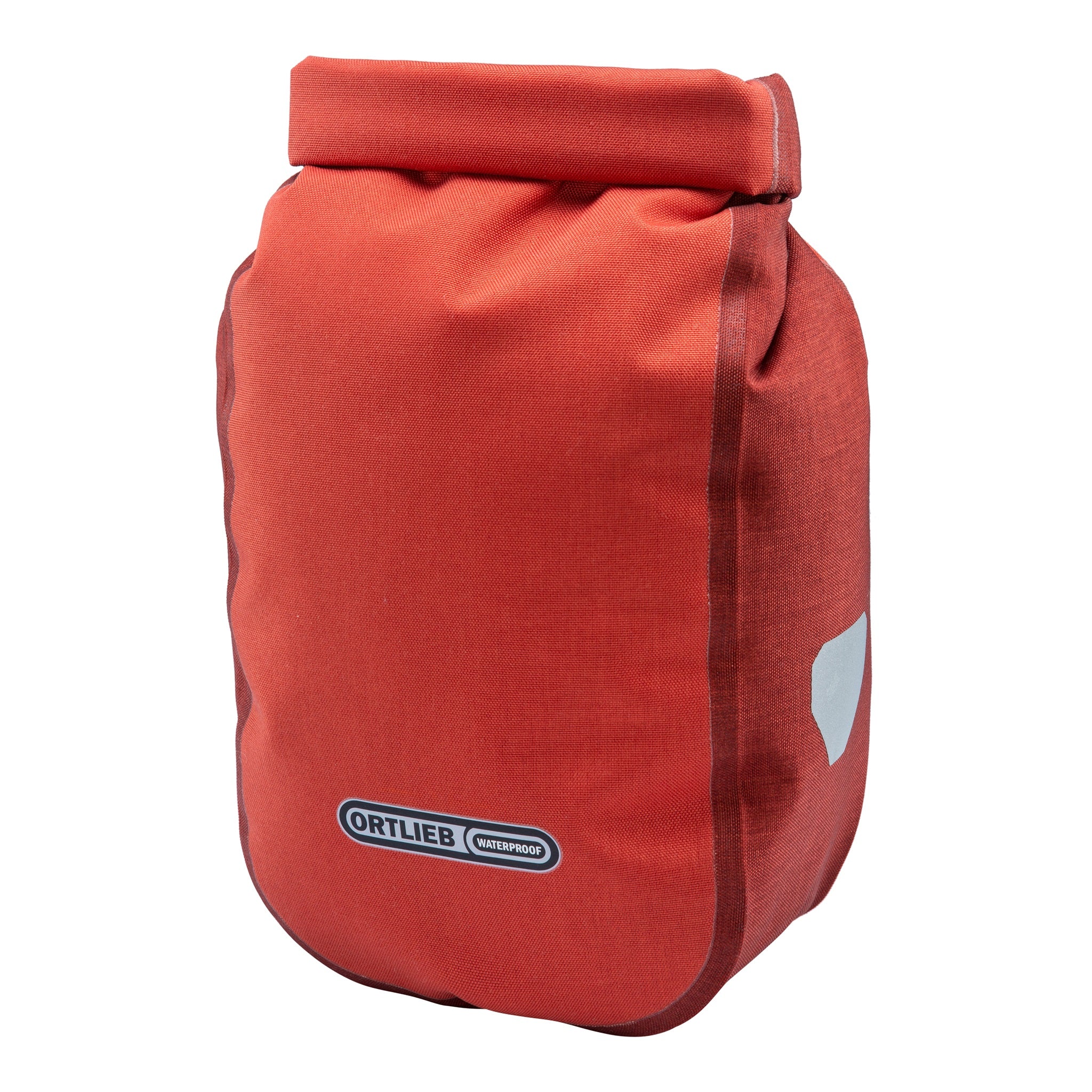

Desde 2020, ORTLIEB tiene un nuevo sistema adaptador Quick-Lock que hace que fijar bolsas a la horquilla de la bicicleta sea simple, fácil y flexible. El innovador sistema Quick-Lock S es ideal para fijar bolsas como el Fork-Pack o el Fork-Pack Plus a la horquilla de una bicicleta.
Características sistema Quick-Lock S
La S en Quick-Lock S significa Small (pequeño). El adaptador es pequeño y por lo tanto también ligero, pesando solo 85 g. A pesar de su peso mínimo, el sistema QLS es extremadamente robusto. La simple y rápida instalación y retirada de las bolsas es posible con una mano en segundos.
El QLS puede montarse en horquillas con fijaciones de tornillo designadas, así como en horquillas sin fijaciones especiales.
La horquilla
Su horquilla necesita al menos una fijación de tornillo o un diámetro constante para asegurar el adaptador a la rueda con nuestro sistema de montaje. Necesita 15 cm de espacio en la horquilla, que debe tener un diámetro entre 30 y 42 mm.
Atención: Si no hay fijaciones de tornillo, el adaptador no puede usarse en horquillas de carbono ni en tubos cónicos.
Incluido en el kit adaptador
El adaptador Quick-Lock S viene con la placa adaptadora para fijarse a la bicicleta y los accesorios de montaje, como tornillos y dos correas de montaje metálicas para horquillas sin fijaciones de tornillo. Por supuesto, el adaptador también viene con instrucciones detalladas.
Todas las bolsas ORTLIEB que usan el Quick-Lock S ya vienen con el conjunto completo de adaptadores. Necesita el adaptador solo como reemplazo o, por ejemplo, para usar en una segunda bicicleta.
Consejos y trucos
Algunas bicicletas tienen fijaciones de tornillo anguladas en las horquillas, lo que puede llevar a que una bolsa montada con el QLS pueda colgar en los radios. Para esto, hemos desarrollado un adaptador para el adaptador, que asegura que pueda usar nuestros Fork-Packs incluso bajo estas condiciones. El adaptador de 45° a 30° no está incluido con los Fork-Packs o el sistema adaptador (E235) y debe ordenarse por separado.
El sistema QLS puede montarse no solo en la horquilla delantera, sino también en la potencia del manillar de scooters.
